BMS 2S 8A з балансиром HX-2S-JH10 контролер заряду, розряду 7.4V для 2 літій-іонних акумуляторів

BMS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів, керування процесом заряду/розряджання батареї тощо.

До модуля контролер заряду-розряду HX-2S-JH10 можна під'єднати одночасно два акумулятори (18650). Особливостями цього контролера заряду є: захист від КЗ (короткого замикання) и захист від перерозряджання (перезаряджання), , а також наявність балансира, що дає змогу неабияк продовжити термін експлуатації акумуляторів. Також особливістю модуля є вимкнення подавання живлення для акумуляторів у разі досягнення максимальної ємності хоч однієї батарейки. Максимальний робочий струм цього BMS контролера становить 8 А, а струм спокою досягає до 10 мкА. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 — 4,35 В, а розряду у разі зниження напруги до 2,7 - 3,0 В.

Система керування й балансування забезпечує індивідуальний контроль напруги та опору кожного елемента акумулятора, розподіляє струми між складниками акумуляторної батареї під час зарядного процесу, контролює струм розряду, визначає втрату ємності від дисбалансу, гарантує безпечне під'єднання та вимкнення навантаження.

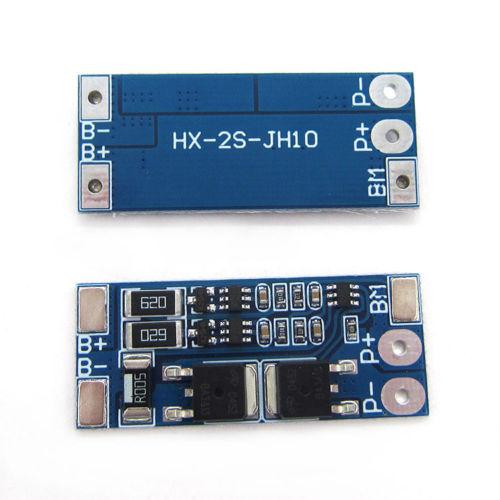

Модуль контролер заряду-розряду акумуляторів HX-2S-JH10 має 5 виводів.

Під'єднання:

P (-) до мінуса навантаження/заряджання.
P (+) до плюсу навантаження/заряджання.
B (-) до мінуса акумуляторної збірки.
BM до середньої точки збирання акумуляторів.
B (+) до плюсу акумуляторної збірки.

У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.

Діапазон напруги живлення модуля становить від 8,4 до 9 В. Для заряду можна використовувати перетворювач напруги з обмеженням струму. Зверніть увагу, що цей модуль не є зарядним пристроєм.

Технічні характеристики модуля:
