BMS 2S 3A HX-2S-S01 контролер заряду, розряду 7.4 V для 2 літій-іонних акумуляторів

BMS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів, керування процесом заряду/розряджання батареї тощо.

До модуля контролер заряду-розряду HX-2S-S01 можна під'єднати одночасно два акумулятори (18650). Особливостями цього контролера заряду є: захист від КЗ (короткого замикання) і захист від перерозряджання (перезаряджання). Також особливістю модуля є вимкнення подавання живлення для акумуляторів у разі досягнення максимальної ємності хоч однієї батарейки. Максимальний робочий струм цього BMS контролера становить 3 А, а струм спокою досягає до 10 мкА. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 — 4,35 В, а розряду у разі зниження напруги до 2,3 — 3,0 В.

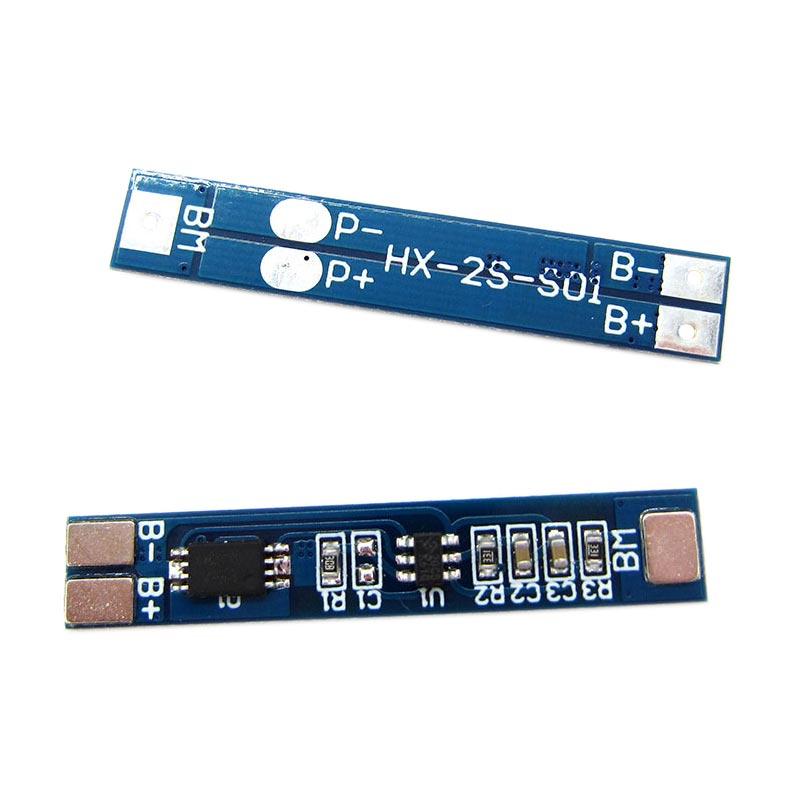

Модуль контролер заряду-розряду акумуляторів HX-2S-S01 має 5 виводів.


Під'єднання:

P (-) до мінуса навантаження/заряджання.
P (+) до плюсу навантаження/заряджання.
B (-) до мінуса акумуляторної збірки.
BM до середньої точки збирання акумуляторів.
B (+) до плюсу акумуляторної збірки.

У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.

Діапазон напруги живлення модуля становить від 8,4 до 9 В. Для заряду можна використовувати перетворювач напруги з обмеженням струму. Зверніть увагу, що цей модуль не є зарядним пристроєм.

Технічні характеристики модуля:
