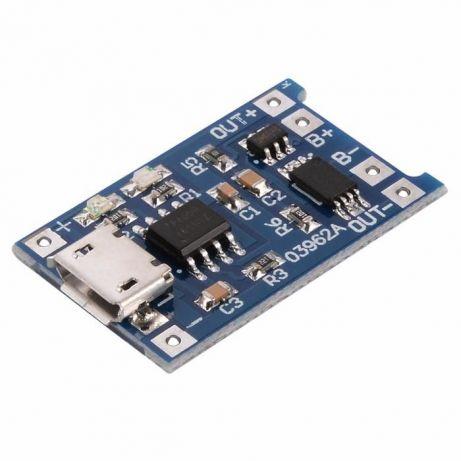

TP4056 із захистом контролер заряду Li-ion акумулятора 5 V 1 А (Micro USB)

Модуль для заряджання Li-ion Li-pol акумуляторів на мікросхемі TP4056 із захистом.

Модуль заряджання призначений для заряджання одного або декількох паралельно з'єднаних літієвих (Li-ion) акумуляторів.
До цього модуля можна під'єднати активне навантаження, але під час процесу заряджання акумулятора його потрібно вимикати або не користуватися під'єднаним пристроєм.
Плата містить контролер заряду Li-Ion акумуляторів TP4056. Мікросхема має індикацію процесу заряду та сама вимикає акумулятор у разі досягнення напруги на ньому 4,2 В. У момент заряду світиться червоний світлодіод, коли батарея буде повністю заряджена, засвітиться зелений світлодіод, червоний водночас згасне.
Процес заряджання акумулятора ідентичний заряджанню мобільного телефона, яскраві світлодіоди сповіщають про закінчення заряджання акумулятора.
Модуль підходить для заряджання літій-Іонних і літієво-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 В. Чи то акумулятори від мобільного телефона, чи то батареї типорозмір 18650, які застосовуються в батареях для ноутбуків.
Подати напругу на пристрій можна двома способами: через роз'єм, мікро USB або через паяння дротів,
хвучи роз'єм мікро USB.

Характеристики:

•  Метод заряду: лінійний;
•  Струм заряджання: 1 А (регульований);
•  Метод регулювання струму заряджання: заміна токозадального резистора або встановлення потенціометра (таблиця опорів додається на фото);
•  Точність вихідної напруги: 1,5%;
•  Вхідна напруга: від 4,5 В до 5,5 В, постійна;
•  Напруга автоматичного завершення заряджання акумулятора: 4,2 В;
•  Захист від перезарядження: є;
•  Поріг спрацьовування захисту: 4.30±0.050 В;
•  Захист від перерозряджання: є;
•  Поріг спрацьовування захисту: 2.40±0.100 В;
•  Захист від перевантаження за струмом (коротке замикання): є; поріг спрацьовування: 2.0 А;
•  Відновлення ланцюга після спрацьовування захисту: автоматичне;
•  Захист від неправильного під'єднання входу й акумулятора (переполюсування): немає;
•  Індикатори: червоний — "Заряджання", зелений (блакитний) — "Повний заряд";
•  Основний вхідний інтерфейс: microUSB
•  Діапазон робочих температур: від -10 °C до +85 °C;
•  Габарити: 25x19х6 мм.
