ШІМ регулятор обертів двигуна постійного струму PWM DC 10-55V 60 А з реверсом

Регулятор швидкості обертання електродвигуна дає змогу точно керувати обертами двигуна постійного струму, використовуючи метод широтно-імпульсної модуляції (ШІМ). Регулятор керує напругою постійного струму в діапазоні від 0 до 60А.

Цей модуль може забезпечити безперервне подавання струму до 40 А на двигун постійного струму.

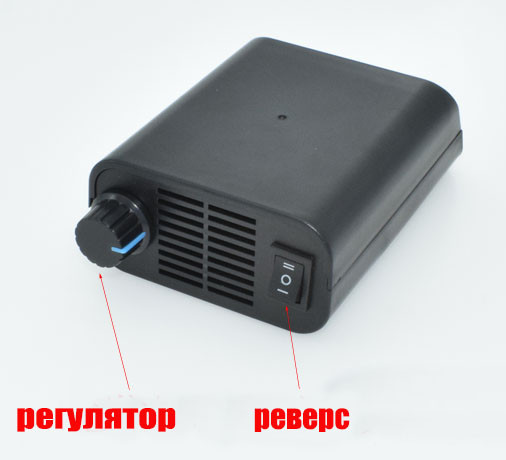

Керування швидкістю двигуна здійснюється за допомогою виносного змінного резистора. Ви можете задати швидкість, що становить від 0% до 100% показника максимальної швидкості використовуваного двигуна. У регулювального резистора є функція вмикання і вимкнення. Щоб вимкнути подавання живлення на двигун, необхідно повернути ручку змінного резистора до упору в сторону зниження швидкості до характерного щелчка. Для увімкнення — поверніть ручку в протилежний бік і знову почуєте клацання, яке сповіститиме про те, що пристрій увімкнений. Також є додаткова кнопка на три положення — реверс, використовуючи яку, можна керувати напрямком обертів двигуна.

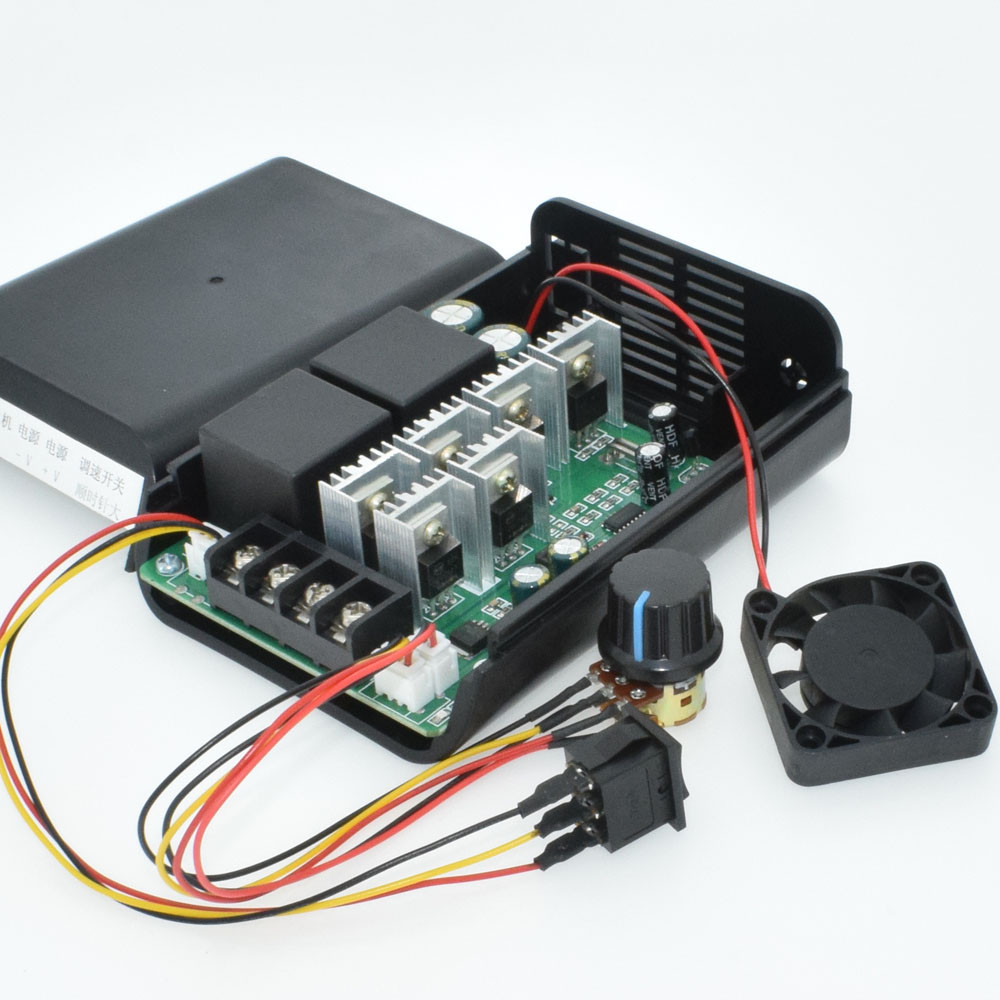

ШІМ- регулятор встановлений у компактний пластиковий корпус і обладнаний додатковим охолодженням, у формі вентилятора примусового обдування. Змінний резистор і кнопка "реверсу" може бути компактно встановлена на панелі корпусу або вони можуть бути розміщені на зовнішній панелі Вашого щита керування, що дає змогу створити оптимальні умови для експлуатації та монтажу пристрою.

Плата регулятора обладнана чотирма клемами — затискачами, до яких під'єднують двигун і живлення.

Живлення регулятора здійснюється від джерела живлення з напругою в діапазоні 10 — 55 У постійного струму, який здатний забезпечити відповідне навантаження.

Технічні характеристики:

• Вхідна напруга: 10 В - 55 В DC
• Максимальний вихідний струм: 60А
• Безперервний вихідний струм: 40 А
• Діапазон швидкості: 0-100%
• Реверсивний перемикач
• Тип регулювання швидкості: потенціометр
• Розміри ДхШхВ: 100х90х45 мм
